主要用途：
       數控端面外圓磨床是斜砂輪架斜向切入進給的磨床，砂輪軸線與工件軸線成30°的夾角，主要用于磨削帶肩胛的軸類零件的端面和外圓，適宜于大批大量生產的車間使用。也可作為一般外圓磨床的用途，磨削圓柱形成或圓錐形的回轉體工件。

結構特征：
       1. 機床采用FANVC Serie O-GCD有兩個數控座標軸和兩套伺服電機分別驅動砂輪架（X軸）和修整器（W軸）進給，以及修整進給后的砂輪補償。控制操縱臺位于機床右前方，面板上有座標值顯示器和操作鍵，用輸入方式將加工工序的磨削尺寸，磨削循環和磨削條件等參數送入存儲器中，能自動進行循環磨削，亦可用手動調整操作。
       2. 工件尺寸控制有帶量儀自動磨削和不帶量儀的自動磨削兩種方式，自動測量裝置可按用戶需要特殊訂貨供應。
       3. 砂輪線速度為45m/s。砂輪主軸軸承采用長套筒裝拆式的動靜壓軸承。
       4. 砂輪架后部裝有仿型修整器。能自動按靠模板形狀修整出磨削端面和外圓工件的成形砂輪。
       5. 在自動磨削端面、外圓之前，工件能自動作微量的軸向移動，有對刀裝置保證每件端面處于同一位置。
       6. 機床除切入磨外還具有縱磨，工作臺借助液壓油缸作往復運動，也可手搖傳動。
       7. 工件、砂輪、油泵、冷卻泵均有單獨電機驅動，液壓元件裝于獨立油箱內，各進給傳動部位既可機動也可手動，電氣與液壓系統性能穩定、可靠，機床使用與維修方便。

技術參數：

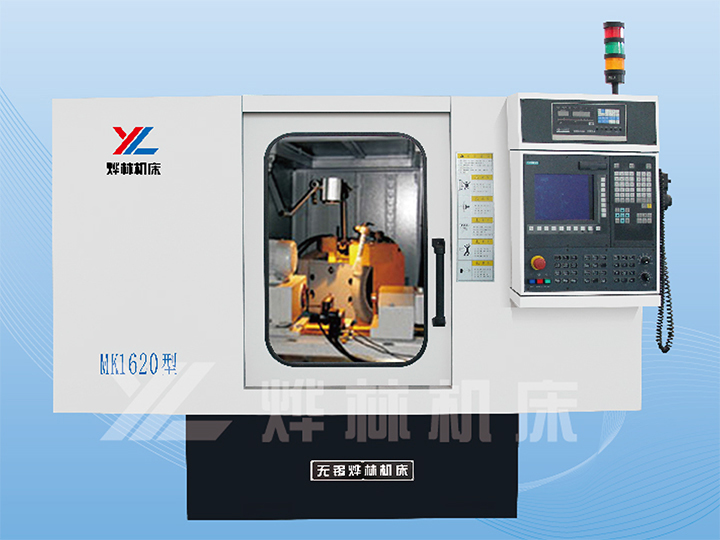

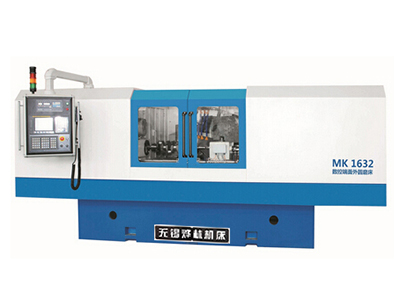

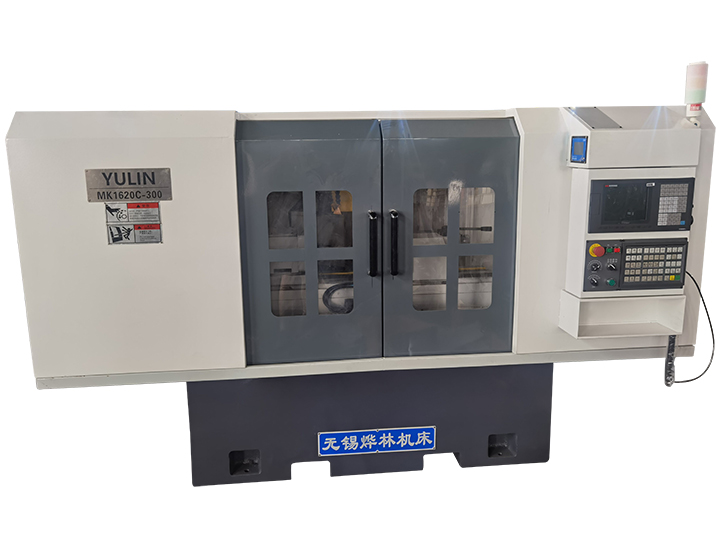

技術參數		型號 MK1620C			MK1632C
		規格	500	750	750	1000
大磨削直徑 外圓		mm	5-200	5-200	8-320	8-320
大磨削長度 外圓		mm	500	750	750	1000
大工件重量		Kg	50	50	150	150
中心高		mm	125/135	125/135	180	180
工作臺回轉角度順時針		度	3?	3?	3?	3?
工作臺回轉角度逆時針		度	6?	5?	6?	6?
工作臺移動速度		m/min	0.01-5	0.1-5	0.1-5	0.1-5
分辨率		mm	0.01	0.01	0.01	0.01
工作臺大移動量		mm	520	770	780	1080
外圓砂輪規格		mm	Ø500*50*Ø203	Ø500*50*Ø203	Ø600*75*ø305	Ø600*75*ø305
砂輪線速度		m/s	40	40	40	40
砂輪架快速進退量		mm	50	50	50	50
機床總功率		Kw	13.5	15	32	32
機床外形尺寸		cm	270*190*180	320*190*180	360*181*15	422*181*152
機床重量		Kg	2600	3200	4500	5600
工作精度	圓度 外圓	μm	1.2	1.2	2.5/2.5	2.5/2.5
	縱截面上一致性 外圓	μm	5	5	8/10	8/10
	表面粗糙度 外圓/內圓Ra	μm	0.32	0.32	0.32/0.63	0.32/0.63
